Kết nối vô lăng với màn hình Android hoạt động như thế nào?

Kết nối vô lăng với màn hình Android giúp người lái điều khiển nhanh hơn. Các nút tăng giảm âm lượng sẽ hoạt động ngay trên vô lăng.

Tùy từng mẫu xe, tín hiệu nút bấm có thể đi qua dây KEY. Một số xe đời mới truyền lệnh bằng hệ thống CANBUS của xe.

Những nút vô lăng thường có thể cài đặt

Phần lớn màn hình Android hỗ trợ nhiều phím điều khiển cơ bản. Khả năng nhận lệnh còn phụ thuộc xe, bộ dây và CANBUS.

  • Tăng âm lượng, giảm âm lượng và tắt âm thanh.
  • Chuyển bài hát, chuyển kênh hoặc đổi nguồn phát.
  • Nhận cuộc gọi và kết thúc cuộc gọi rảnh tay.
  • Kích hoạt trợ lý giọng nói hoặc mở ứng dụng nhanh.
  • Chuyển chế độ hiển thị tùy cấu hình của màn hình.

Một số xe có nút riêng cho cụm đồng hồ nguyên bản. Những nút này không phải lúc nào cũng gán cho màn hình Android.

Hai cách kết nối vô lăng với màn hình Android phổ biến

...

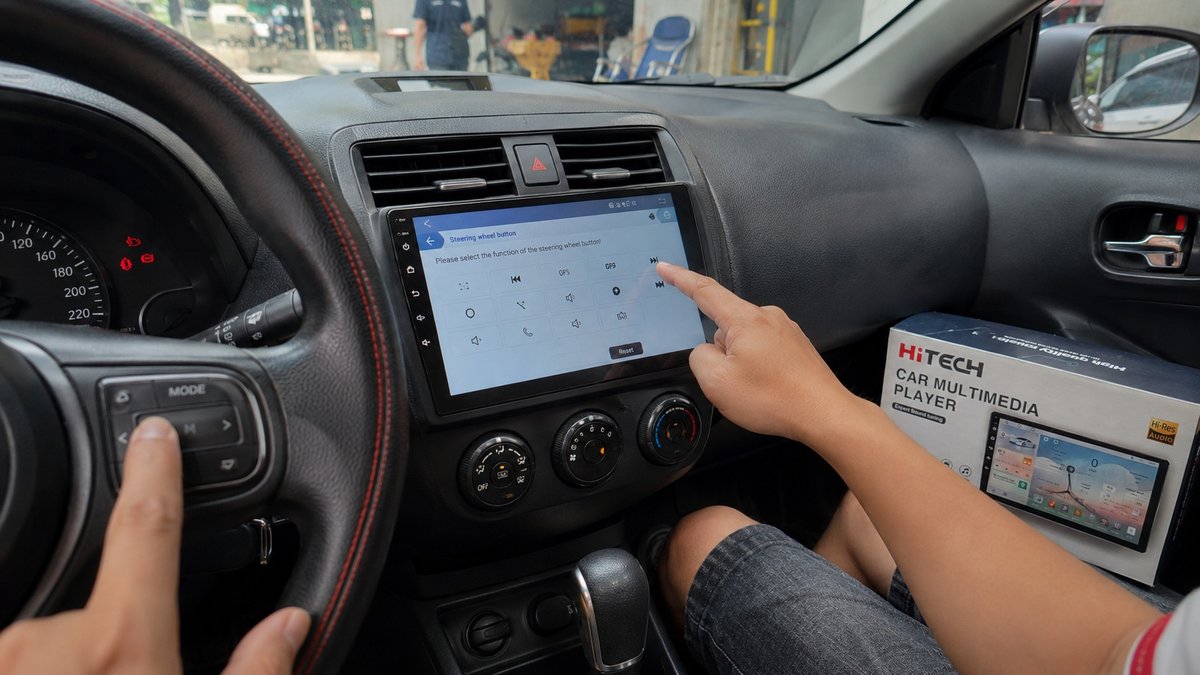

Hình ảnh minh họa kết nối vô lăng với màn hình Android

Hiện nay có hai kiểu kết nối được dùng nhiều nhất. Mỗi kiểu cần cách đấu dây và cài đặt khác nhau.

Kiểu kết nối Đặc điểm Phù hợp Lưu ý
Dây KEY1, KEY2 Màn hình học tín hiệu điện trở từ nút vô lăng. Xe dùng điều khiển vô lăng dạng analog. Cần đấu đúng dây mass và dây KEY.
CANBUS Hộp CANBUS giải mã lệnh từ hệ thống điện xe. Nhiều xe đời mới có mạng CAN. Cần chọn đúng cấu hình xe và đúng hộp CAN.

Không nên đoán dây chỉ dựa vào màu vỏ bên ngoài. Cùng màu dây vẫn có thể mang chức năng khác nhau giữa các xe.

Cách kết nối bằng dây KEY1 và KEY2

Bước 1: Xác định dây tín hiệu nút vô lăng

Trước tiên, hãy xác định sơ đồ dây của xe và màn hình. Dây thường được ký hiệu KEY1, KEY2, SWC hoặc Steering Key.

Một số xe chỉ sử dụng một dây tín hiệu KEY1. Một số hệ thống dùng thêm KEY2 để nhận nhiều nhóm nút hơn.

Bước 2: Đấu dây đúng vị trí

Dây KEY của màn hình cần nối với dây điều khiển tương ứng. Dây mass cũng phải có tiếp xúc ổn định và đúng điểm nối.

Không nên cắt dây zin nếu đã có giắc chuyển chuyên dụng. Giắc cắm đúng chuẩn giúp việc tháo lắp sau này thuận tiện hơn.

Bước 3: Học phím trên màn hình Android

Sau khi đấu dây, mở mục cài đặt nút vô lăng. Tên mục có thể là Steering Wheel, SWC hoặc Key Study.

Chạm chức năng cần gán rồi nhấn nút tương ứng trên vô lăng. Thực hiện lần lượt cho đến khi các phím cần thiết được nhận.

Cuối cùng, hãy lưu cấu hình trước khi thoát khỏi menu. Sau đó kiểm tra từng phím khi xe đang dừng an toàn.

Cách kết nối vô lăng qua CANBUS

Kiểm tra hộp CANBUS và bộ dây

Với xe dùng CAN, màn hình thường cần hộp giải mã riêng. Bộ dây đúng xe giúp nhận nút vô lăng ổn định hơn.

Hộp CANBUS còn có thể truyền thêm nhiều dữ liệu khác. Ví dụ gồm trạng thái cửa, điều hòa hoặc thông tin xe tùy mẫu.

Chọn đúng cấu hình xe trong Factory Settings

Màn hình Android thường có mục Factory Settings cho cấu hình CAN. Người dùng cần chọn đúng hãng xe, mẫu xe và đời xe.

Nếu chọn sai giao thức, phím vô lăng có thể không hoạt động. Một số nút cũng có thể bị đảo chức năng hoặc phản hồi chậm.

Khởi động lại và kiểm tra từng nút

Sau khi chọn giao thức, nên khởi động lại màn hình Android. Việc này giúp bộ giải mã áp dụng cấu hình mới đầy đủ hơn.

Hãy thử âm lượng, chuyển bài và phím gọi điện trước. Nếu lỗi còn tồn tại, cần kiểm tra lại giắc CAN và nguồn cấp.

Vì sao màn hình Android không nhận nút vô lăng?

Lỗi không nhận nút vô lăng có thể đến từ nhiều nguyên nhân. Việc kiểm tra nên đi từ dây nối đến phần cài đặt.

  • Đấu nhầm KEY1, KEY2 hoặc dây mass của hệ thống.
  • Chưa thực hiện thao tác học phím sau khi lắp màn hình.
  • Chọn sai giao thức CANBUS trong phần cài đặt nhà máy.
  • Hộp CANBUS không phù hợp với mẫu xe đang sử dụng.
  • Giắc cắm lỏng khiến tín hiệu vô lăng truyền không ổn định.
  • Phần mềm màn hình gặp lỗi sau khi cập nhật hệ thống.
  • Nút bấm vô lăng hoặc cáp cuộn vô lăng có vấn đề.

Nếu màn hình gặp thêm lỗi mạng, nên kiểm tra riêng từng nhóm. Bạn có thể xem Màn Hình Android Ô Tô Không Kết Nối Được WiFi: Nguyên Nhân Và Cách Khắc Phục.

Không nên thay nhiều linh kiện cùng lúc khi chưa xác định lỗi. Cách kiểm tra theo từng bước sẽ giảm rủi ro phát sinh chi phí.

Cách xử lý khi nút vô lăng bị sai chức năng

Trường hợp phổ biến là nút tăng âm lượng lại chuyển bài. Nguyên nhân thường nằm ở thao tác học phím hoặc cấu hình CAN.

Với dây KEY, hãy xóa toàn bộ phím đã học trước đó. Sau đó gán lại từng chức năng theo đúng nút trên vô lăng.

Với CANBUS, hãy kiểm tra lại mẫu xe trong Factory Settings. Không nên tự đổi nhiều giao thức khi chưa ghi lại cấu hình cũ.

Lưu ý để kết nối ổn định và an toàn

Nên tắt nguồn xe trước khi tháo giắc màn hình trung tâm. Thao tác này giảm nguy cơ chạm điện hoặc báo lỗi hệ thống.

  • Chụp lại giắc zin trước khi tháo để dễ đối chiếu.
  • Không nối dây điện bằng cách xoắn tạm rồi quấn băng keo.
  • Dùng đầu nối chắc chắn và bọc cách điện đúng kỹ thuật.
  • Không ép giắc cắm khi chân pin chưa đúng vị trí.
  • Kiểm tra âm thanh và camera sau khi hoàn tất kết nối.

Nhiệt độ cao cũng có thể làm màn hình hoạt động kém ổn định. Bạn nên đọc Màn Hình Android Ô Tô Bị Nóng Có Nguy Hiểm Không? Cách Hạn Chế Quá Nhiệt.

Nếu màn hình thường xuyên treo hoặc tự khởi động lại, cần kiểm tra nguồn. Nguồn ACC yếu cũng có thể ảnh hưởng việc nhận lệnh.

Cách kiểm tra sau khi hoàn tất kết nối

Sau khi cài xong, hãy kiểm tra từng nút khi xe đứng yên. Mỗi nút cần phản hồi đúng và không xuất hiện độ trễ bất thường.

  • Thử tăng giảm âm lượng nhiều lần liên tiếp.
  • Kiểm tra chuyển bài khi mở ứng dụng nghe nhạc.
  • Thử phím gọi điện khi điện thoại đã kết nối Bluetooth.
  • Khởi động lại xe rồi kiểm tra lại toàn bộ nút.
  • Quan sát xem màn hình có báo lỗi sau khi khởi động.

Nếu lỗi chỉ xuất hiện sau khi nổ máy, hãy kiểm tra nguồn. Trường hợp này có thể liên quan ACC, mass hoặc hộp CANBUS.

Câu hỏi thường gặp

Không có KEY2 thì có kết nối được không?

Nhiều xe chỉ cần một dây KEY1 để nhận phím. Việc có KEY2 phụ thuộc thiết kế điều khiển của từng mẫu xe.

Đổi màn hình Android có mất nút vô lăng không?

Không nhất thiết mất nếu dùng đúng dây và đúng giao thức. Nhiều màn hình Android vẫn hỗ trợ đầy đủ các nút cơ bản.

Có cần hộp CANBUS cho mọi xe không?

Không phải mọi xe đều cần hộp CANBUS riêng. Xe dùng tín hiệu điện trở có thể kết nối trực tiếp bằng dây KEY.

Hãy kiểm tra đúng sơ đồ trước khi kết nối vô lăng với màn hình Android. Nếu chưa chắc chắn, nên lắp đặt tại đơn vị có kinh nghiệm.
